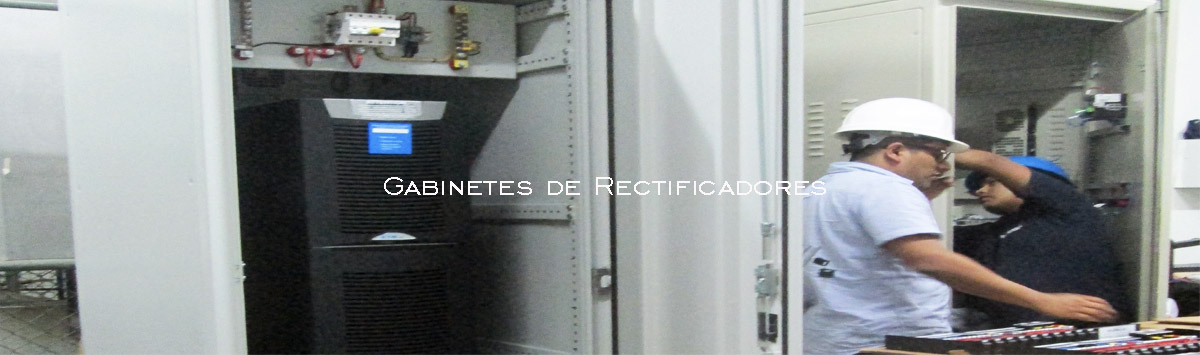

30 Jun GABINETES DE RECTIFICADORES.

Proyecto:   Electro Norte.

Cliente:       Globelec.

Gabinete fabricado en acero estructural ASTM A36, con perfiles en acceso laminado en frío diseñado para albergar Rectificadores de 40A en 130 VDC con grado de protección IP65.

Su función es dar respaldo de energía a una carga en corriente continua a un banco de baterías. El sistema comprende un panel de control de corriente alterna (AC), el rectificador, un panel de control en corriente continua (DC), permitiendo cumplir la función de carga de batería.

Estas baterías están instaladas en un Gabinete de grado IP independiente y con sistema de ventilación forzada la cual comprende 2 ventiladores de 90 CFM distribuidos según calculo térmico.

Especificaciones Técnicas.

Espesor : Estructura en perfiles de 1.20mm.

Medidas: 2000mm  x   800mm  x  80mm (Alt.-An-Prof)

Incluye:

• Un Riel DIN para distribución AC equipado con cuatro breakers de 10A (AC).
• Un Riel DIN para distribución de DC equipado con tres (03) breakers de 4A (DC), 2 breakers de 6A (DC) o similares.
• Extractores de aire.
• Amperìmetros, voltìmetros, medidores de energía.
