29 Ene Sistema de Respaldo de Energía – UPS

Producto:

Sistema de Respaldo de Energía 220VAC / 1F+T / 11KVA

Proyecto:

Nuevas Instalaciones de Sistema de Respaldo de Energía – Financiera Credinka

Solución:

Es un sistema que permite respaldar cargas críticas para que estas puedan funcionar ante un corte inesperado de energía comercial, dando paso a la energía de respaldo que es proporcionado por un banco de baterías. Esta transferencia se hace en milésimas de segundo ya que las cargas que se encuentran instaladas son para comunicaciones siendo estas muy sensibles ante cualquier corte de energía.

Este sistema es programable según la cantidad de cargas a respaldar y monitoreable para priorizar algunas de estas. Su capacidad y dimensionamiento dependen mucho de los equipos a alimentar, la autonomía requerida y las condiciones de servicio.

La solución cuenta con un transformador de aislamiento con factor K 13, el cual aísla galvánicamente las señales provenientes de la Red Eléctrica comercial y entrega una señal más limpia al sistema, este transformador se conecta  al UPS de 11kVA y a un tablero de protección, el cumple la función de distribución de energía proveniente del UPS y funciona como una medida de emergencia ante cualquier mantenimiento colocando al UPS (Fuente de Poder Ininterrumpida) fuera del sistema. El UPS está conectado a las baterías y a la Red Eléctrica en simultáneo y cuando el servicio de energía se restablezca cargara las baterías y las mantendrá en estado de hibernación hasta una próxima emergencia.

Se cuenta con una autonomía de 22 minutos  para las cargas críticas y el UPS fue dimensionado para trabajar a 1000 msnm como máximo. Posee un equipo Supresor de Sobretensiones para efectos de protección a todo el equipamiento electrónico existente.



Código
SRE206090
Altura
2100mm
Ancho
600mm
Profundidad
900mm
Acabado
En pintura en Polvo Electrostática Poliéster, Color RAL 9005
Grado de Proteccion
IP20
Estructura
Gabinete Metalico fabricado en acero Laminado en Frio, bajo la norma IEC 62208
Equipamiento

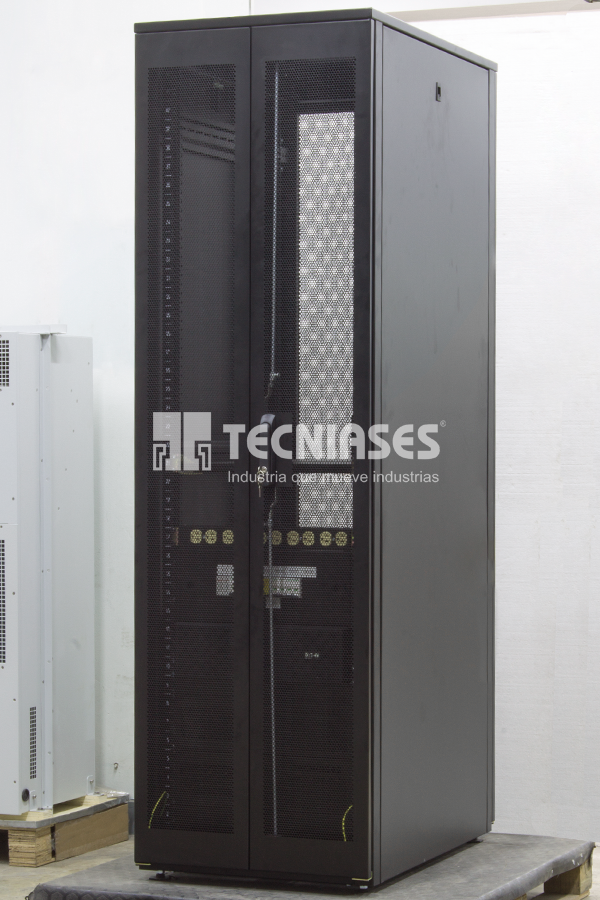

Gabinete Revolution  de 42UR 2100x600x900mm
UPS 1F de 1kVA Tipo Rack
Modulo de Baterias / Según Calculo tiempo aproximado es 22 min
Tarjeta de Comunicación Ethernet para UPS
Transformador de Aislamiento 13kVA / K13
SPD de tipo 2 Para proteccion de Sobretensiones de 20/40kA
Tablero Bypass ( enclavamiento mecanico para mantenimiento)
Regleta de Energia de 10 Tomas  STD19″
